Системы нивелирования для дорожно-строительной техники

СИСТЕМА НИВЕЛИРОВАНИЯ ДЛЯ АСФАЛЬТОУКЛАДЧИКА НА БАЗЕ БОЛЬШОЙ УЛЬТРАЗВУКОВОЙ ЛЫЖИ BIG-SONIK

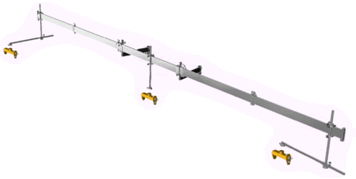

Металлоконструкция системы автоматики Big Sonic-Ski (большая ультрозвуковая лыжа) монтируется на асфальтоукладчике не более чем за 10-15 минут, причем ни каких доработок на машине для крепления кронштейнов балки выполнять не требуется, в том числе и сварочных работ. Кронштейны крепления балки позволяют менять ее положение, как по высоте, так и в горизонтальной плоскости. Благодаря этому балка не мешает выдвижению плиты на нужную ширину.

Ультразвуковые датчики достаточно выставить так, чтобы сенсоры находились на высоте примерно 35 – 40 сантиметров от поверхности, автоматика системы зафиксирует высоту каждого датчика и учтет поправки при выработке сигнала на управление положением плиты самостоятельно. Несмотря на кажущуюся гибкость балки, при длине до 13 метров, конструкция имеет более чем достаточную устойчивость и жесткость для стабильной работы автоматики, ни каких дополнительных усилений не требует. Три датчика Sonic-Ski со штангами закреплены на несущей балке. С помощью спиральных кабелей датчики, через распределитель, соединены с регулятором (пультом). Регулятор через адаптер подключен к разъему электрической схемы укладчика.



Характеристики системы

  • Наиболее универсальный набор датчиков для решения любых задач:
    Sonic-Ski, Big Sonic-Ski, датчик продольного уклона, ротационный датчик, тросовый датчик, Dual-Sonic лазерный детектор.
  • Простая система модульной конструкции
  • Легкость управления
  • Высокая точность, безопасность и надежность в любом применении
  • Легко адаптируется к любой гидравлической системе
  • Увеличение производительности благодаря индивидуальной оптимизации
  • 3D совместимость
  • Стандартные кабели датчиков
  • CAN технология (обмен данными в реальном времени; возможность использования датчиков нового поколения или систем ведущей машины)
Цифровой контроллер
  • Простая 4-кнопочная клавиатура
  • Цифровая индикация
  • Яркие светодиоды
  • Память на 40 типов гидравлических систем
  • Легко заменяется с одной системы на другую
  • Автоматическое опознавание датчиков и идентификация неисправностей
  • Принятие заданного значения нажатием одной клавиши
  • Отображение поперечного уклона при регулировки продольного уклона
  • Водонепроницаемый
  • Прочный

Sonic-Ski
Основные характеристики:
  • Высоконадежные керамические элементы датчика
  • 5-точечное бесконтактное зондирование
  • Большая точность, чем у одинарного ультразвукового датчика
  • Идеальное обнаружение струны и поверхности грунта
  • Компенсация температуры в реальном времени
  • Нет потребности в ручной регулировке
  • Нет проволочных температурных рамок, способных перегнуться, сломаться или потеряться

Характеристики при работе по уровню грунта:
  • Точность ± 1мм
  • Не подвержен влиянию мелких помех на пути
  • Предупредительный сигнал при появлении отклонений, превышающих заданное значение
  • Работает как единый механизм без задержек и зависания.
Характеристики при работе по уровню грунта:
  • Точность ± 2мм
  • Устраняет влияние отклонения струны
  • Подается сигнал оператору при сходе с линии струны
  • Диапазон контроля - 25см

Датчик уклона
  • Чрезвычайно надежный датчик, разработанный специально для плит высокого уплотнения
  • Очень высокая точность и разрешение (стабильность точки нуля: 0,1%, погрешность измерения ±0,1%)
  • С диапазоном уклона ±20% без проблем достигаются точные показания датчика
  • Защита от вибрации и влаги
  • Отображение поперечного уклона при регулировке продольного уклона

Ротационный датчик
  • Работает в любых погодных условиях
  • Наиболее рекомендуем для высокоточного зондирования поверхности
  • Применим для работы по струне и по уровню грунта
  • Точность измерения более чем ±0, 1 ±0,3мм

Тросовый датчик
  • Очень точный датчик уклона (± 0,5мм) для фрезерования
  • Диапазон измерений- 500мм.
  • Тросик (сменная часть) заменяется оператором

Лазерный детектор
  • Работает со всеми стандартными лазерными построителями
  • Линейное измерение уровня лазерного луча
  • Нет необходимости в моторизированной мачте при изменении уклона
  • Точность измерения до ± 1мм
  • Диапазоны приёма: 290мм/360°
  • Выбор рабочей точки производится нажатием одной клавиши
  • Управление пропорциональным клапаном гидравлической системы


Преимущества Big Sonic-Ski

  • Ровный поверхностный слой
  • Проверенная на практике улучшенная гладкость поверхности
  • Бесконтактное зондирование уклона
  • Плавные переходы
  • Не требуются искусственные опорные метки
  • Улучшенная маневренность асфальтоукладчика
  • Зондирование впереди и позади машины
  • Одиночное использование каждого датчика для стандартного определения уклона
  • Удобный монтаж, который может произвести один человек
  • Простая система настройки
  • Возможность объединения CAN-датчиков разных типов





Большая ультразвуковая лыжа "MODULAR"


Вычисление усредненного значения на коротких и длительных отрезках. Уже более двух десятилетий ультразвуковой датчик Sonic-Ski функционирует в качестве датчика определения высоты. Причиной успеха является внедрение одного из инновационных способов измерения - вычисление среднего значения по многим независимым ультразвуковым параметрам.





Вычисление среднего значения на коротком участке.



При использовании Sonic-Ski отклонения в измерениях из-за таких препятствий как камни или тому подобное принимаются как ошибки и исключаются из дальнейшего расчета.

Показатель высоты формируется в качестве среднего значения при корректировании измерений. Благодаря этому выравниваются остальные неровности уровня в области обнаружения.

Исходя из данного принципа можно сказать, что Sonic-Ski, в отношении которого преимущества прекрасно зарекомендовавшей себя системы комбинированного ультразвукового измерения были буквально "растянуты в длину" является старшим братом Sonic-Ski.


Big Sonic-Ski (Большая ультразвуковая лыжа)


Вычисление среднего значения на длинном участке.

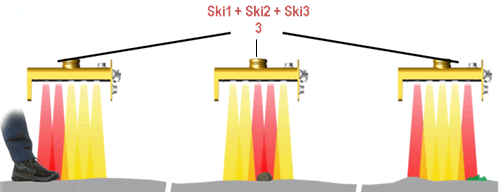

За счет объединения трех ультразвуковых датчиков Sonic-Ski. Стало возможным считывать уровень в нескольких, отдаленных друг от друга точках. Система выравнивания MOBA-matic формирует из этих измерений среднее значение. Еще одно новое преимущество:
Даже вытянутые по длине неровности такие как волны могут быть без препятствий выровнены. Благодаря этому система работает еще точнее, в отличие от простого одиночного Sonic-Ski.

При комбинации обоих вычислений среднего значения можно сканировать любую поверхность независимо от качества. К тому же нажатием клавиши можно индивидуально выбрать, копировать ли референцию отдельным Sonic-Ski или необходимо использовать среднее значение всех измерений датчиков.

Результат: Дорога без неровностей.

Бесконтактное многопозиционное считывание параметров высоты гибкой модульной системы способствует созданию надежного виртуального исходного уровня высот без установки искусственного уровня отсчета.

  • Отсутствие необходимости в создании опорного уровня отсчета
  • Выравнивание неровностей уровня путем формирования среднего значения
  • Выполнение простого монтажа одним лицом
  • Основной носитель может быть удлинен до любого размера
  • Эластичные чувствительные элементы спереди и сзади машины на краях конструкции
  • За счет объединения трех ультразвуковых датчиков Sonic-Ski стало возможным считывать уровень в нескольких, удаленных друг от друга точках.
  • Использование датчиков по отдельности для считывания параметров высоты.
