Система нивелирования GS-506.
Точность создает экономичность.
MOBA GS-506 может использоваться практически на всех строительных машинах, где требуется регулирование высоты и уклона. Эта производительная система нивелирования убеждает своими гибкими возможностями использования и большим многообразием датчиков. Каждый отдельный модуль рассчитан для трудной работы на строительной площадке. Прочность и надёжная работа гарантируют точность на длительный период времени всей системы.
Эффективное сочетание точности и скорости.
В системе нивелирования MOBA GS-506 сочетается всё. Отдельные компоненты оптимально подобраны для соответствующих строительных машин и их областей применения. В результате получается соединение точности и скорости – важный фактор для эффективного использования машин. Интеллигентное программное обеспечение ведёт оператора быстро и самообъяснительно через все рабочие этапы. Это даёт уверенность, предотвращает неправильное обслуживание и снимает нагрузку с машиниста.
 |
|
|
|

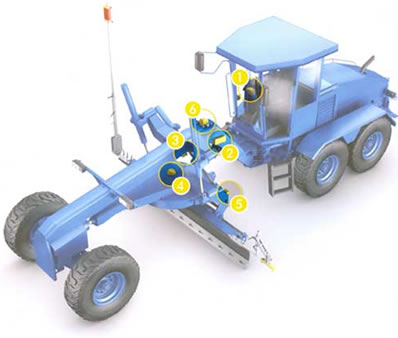

Блок управления
Всё важное в поле зрения. Наглядно отображенный актуальный статус сразу виден для оператора. Также просто вносятся корректировки, запрашиваются системные информации или изменяются настройки.
|
|
|
|
Koнтроллер
Точное сравнение номинальных и реальных значений. Контроллер, оснащённый современнейшей микропроцессорной техникой, принимает и сравнивает заданные номинальные значения с постоянно поступающими данными датчика. В течение доли секунды он управляет клапанами соответствующих гидравлических блоков.
|
|
|
|
Распределитель/датчик продольного уклона
Сделать правильные связи. Распределительный блок является узловым пунктом для для всех активных датчиков системы. Благодаря этому сокращаются кабельные пути и тем самым также возможные источники помех.В блок интегрирован датчик продольного уклона: он измеряет уклон грейдера по продольной оси.
|
|
|
|
Компенсатор вращения
Совместная работа с датчиком продольного уклона. Компенсатор вращения измеряет значение вращения отвала. Вместе с датчиком продольного уклона он отвечает за оптимальную компенсацию поперечного уклона.
|
|
|
|
Датчик продольного уклона
Сохранить заданные значения уклона. Датчик продольного уклона работает на базе динамичного жидкостного сенсора. Он принимает актуальные показания измерения уклона отвала, продольного уклона грейдера и вращения отвала, и учитывает влияние помех, как например, ускорение или толчки. Это обеспечивает выдерживание желаемого поперечного уклона.
|
|
|
|
Пропорциональный гидравлический блок
Реализовать сигналы в движение. Гидравлический блок управляет движениями цилиндров в соответствии с сигналами, исходящими из регулятора. Специально разработанные пропорциональные клапаны служат для того, чтобы скорость движения осуществлялась в соответствии с размером замеренного отклонения.
|

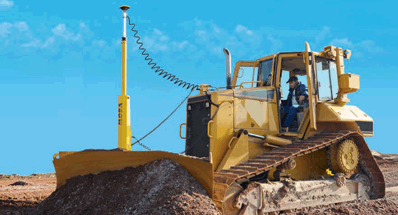

Система нивелирования MOBA 3D
Инновационное 3-D решение для автоматического управления грейдером и бульдозером. Две цифровые конфигурации MOBA 3D-GS (для GSS* систем) и MOBA 3D-TS (для наземной системы позиционирования) обеспечивают эффективность выполнения работ даже в случае выполнения сложных проектов. Передача данных из офиса к рабочей машине делает планы и дорожные спецификации доступными для немедленной реализации: объемы среза и отсыпки четко отображаются на сенсорном экране компьютера машины. Контроль гидравлики системой GS-506 постоянно поддерживает нож на определенной высоте в режиме реального времени или, используя дополнительную функцию, удерживает кромку ножа в одной плоскости.
 |
MOBA 3D-GS разработана для земельных работ и планировки. При использовании сверхкомпактной GNSS антенны на мачте позиция и высота измеряются с частотой 20 Гц и высочайшей точностью спутниковой системы. Спутниковый приемник, установленный на сверхпрочном ударо- и вибростойком креплении, работает как мобильная станция. Одиночные опорные точки могут надежно работать на любом количестве машин в пределах рабочей зоны 10 на 10 километров.
Абсолютная точность системы соответствует точности спутниковой системы: ± 20 мм для контроля высоты. С точки зрения плоскости эффективность сопоставима с другими датчиками. Система MOBA 3D-MPC и ее сенсорный экран защищены от пыли, влаги, жары и мороза и могут выдерживать вибрацию. Модульный принцип обеспечивает базовой системе GS-506 простоту и скорость работы. Спутниковая конфигурация совместима со многими GPS/GNSS системами.
MOBA 3D-TS – это высокоточная гибкая и простая в работе 3D-система. Следящее устройство главной станции точно и быстро взаимодействует с призмой, закрепленной на мачте, ковше или ноже в диапазоне 360°. Слежение идет постоянно и точно даже при работе на высокой скорости. При прерывании слежения поиск возобновляется автоматически. При хороших погодных условиях рабочий диапазон может достигать 700 метров. Следящая система позволяет получить необходимое равномерное выравнивание с абсолютной точностью ± 5 мм по высоте и ± 20 мм при выравнивании кромки дороги.
Таким образом, базисная и финишная планировка будет выполнена легко и с высокой точностью. Модульный принцип построения системы позволяет легко дооснастить базисную GS-506 до MOBA 3D.
|
|
| |
Наклонная мачта
- Автоматическая компенсация наклона мачты
Точное выравнивание угла среза
|
|
|
|
| |
Боковой вынос
- Аккуратные кромки уклона создаются благодаря автоматическому контролю бокового перемещения ножа
|
|
|
|
| |
Поддержание горизонтального уклона
- Точный срез гребней и уклона, поддержание постоянного угла наклона ножа
- Возможна точная работа
|
|
|
